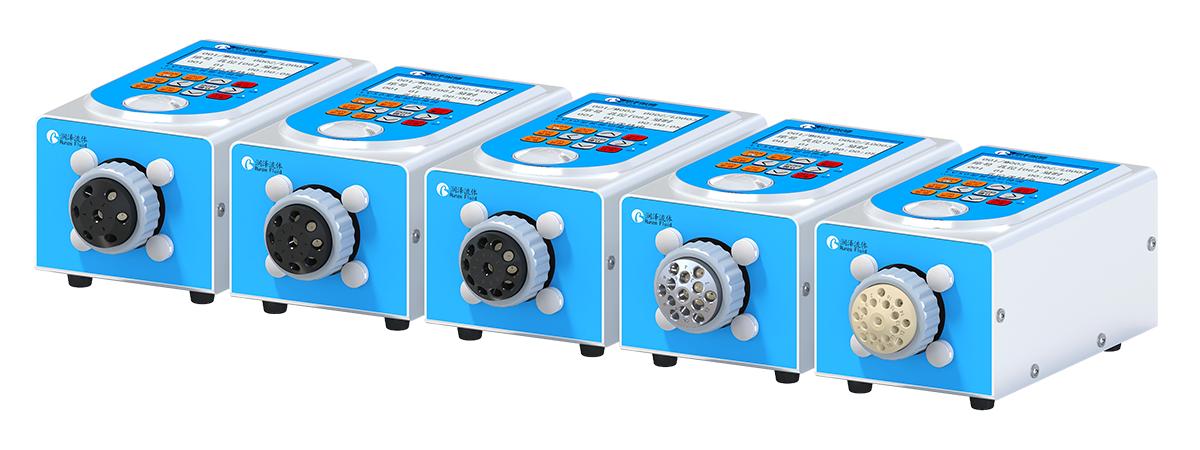

LV-50 多通道切换阀_工业注射泵_多通道切换阀

详细参数

通道数	6/8/10通道 12通道 16通道
流道直径(mm)	1.2 1.2 1.0
转子槽容积(μl)	5 5 3.1
端口至端口容积(μl)	27.5 26.3/27 24.1/25.1
接口螺纹(UNF)	1/4-28 1/4-28 10-32
触液材质	氧化铝陶瓷
阀头过液温度	测试最高温度100℃
循环数量	最多支持9999次循环，0000为无限循环
成员数量	最多支持999个成员，至少1个成员

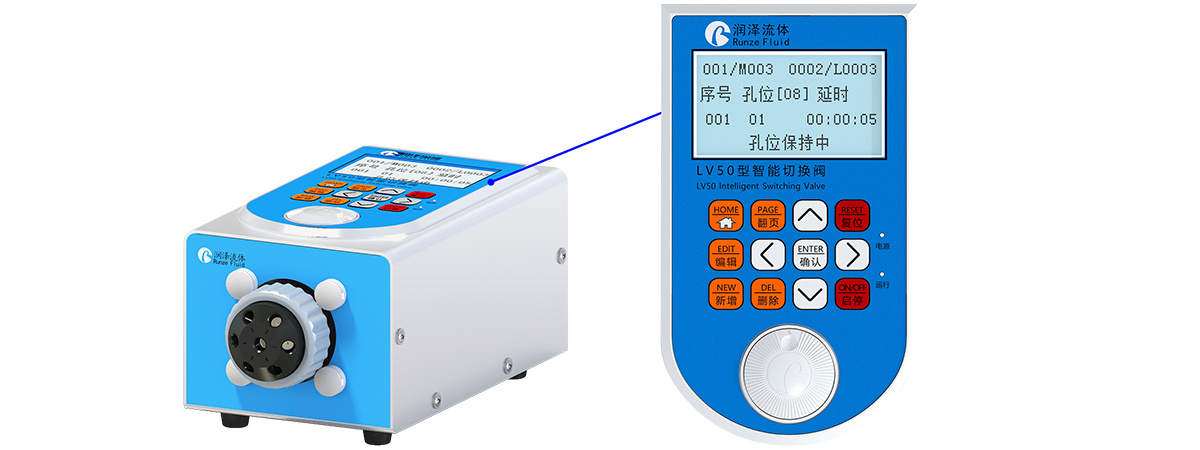

旋转编码控制接口	便于人机交互
供电方式	DC24V±10%
使用功率	20W
防护等级	IP31
工作环境	环境温度0-40℃ 相对湿度﹤80%
设备重量	1.58kg~1.68kg

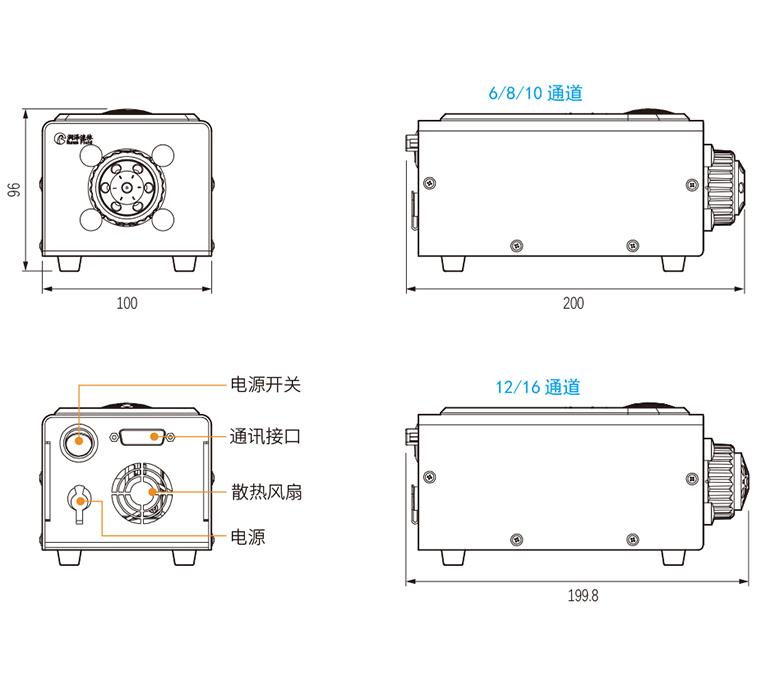

产品尺寸（mm）

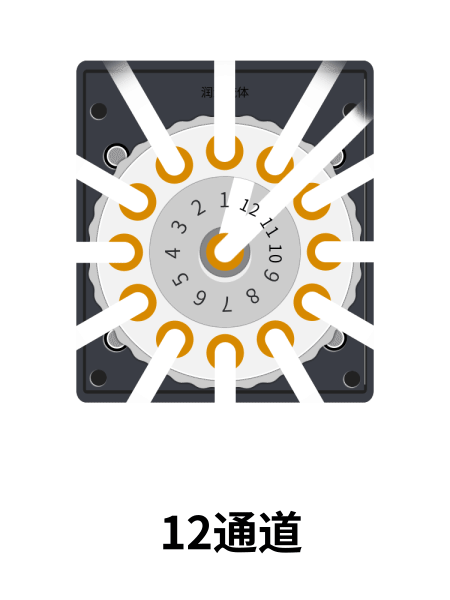

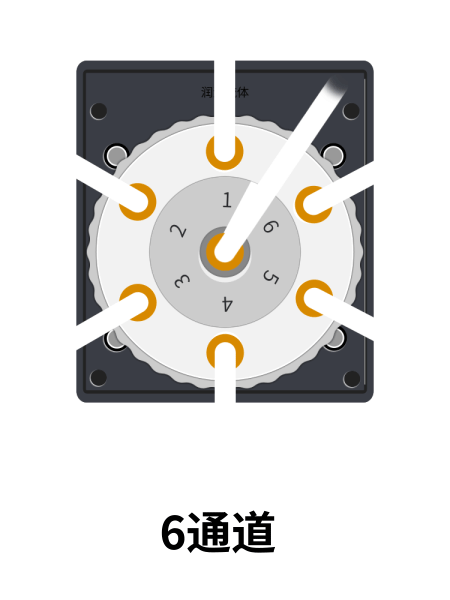

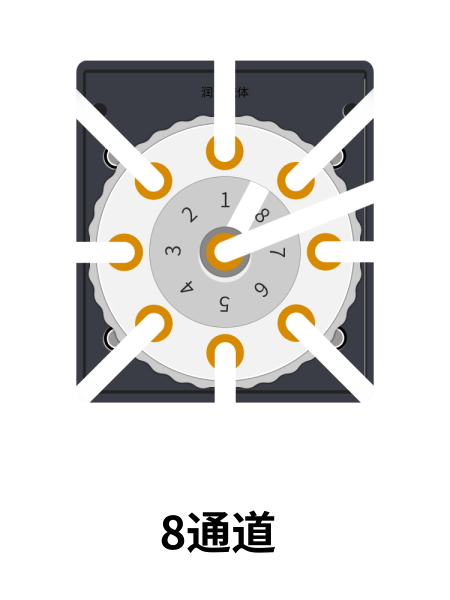

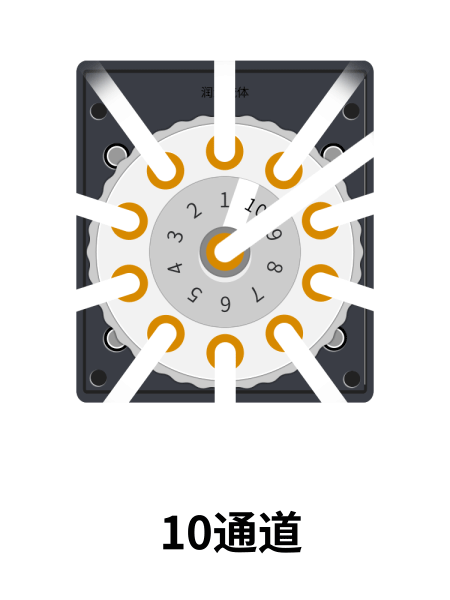

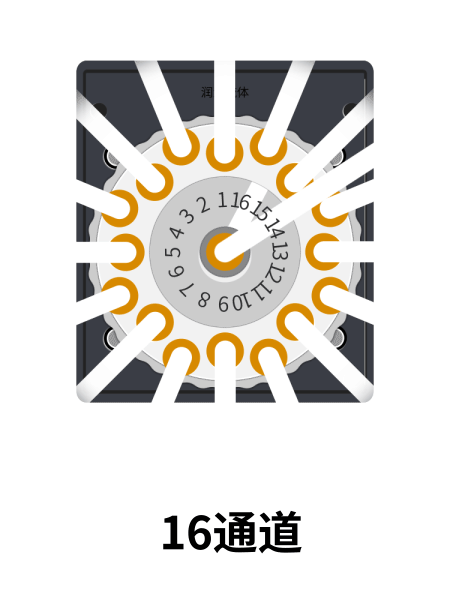

中心孔为公共通道，可由转子进行多通道位的切换，流程图如下
SV-07 6通.gif SV-07 8通.gif SV-07 10通.gif SV-07 12通.gif SV-07 16通.gif

1、流体通道：阀内的流体介质仅与两个部件接触：氧化铝陶瓷阀芯定子和转子。确保提供完全非金属、耐腐蚀、耐高温、耐磨的通道；

2、流路配置：提供6/8/10/12/16多种通道阀头，1.0/1.2mm通径，满足不同行业及工况的需求，还可根据用户需要定制相对应的阀芯流道，任意组合应用以适应各种复杂的流路

3、OEM方案：润泽切换阀专门为OEM客戶设计，其流路配置能满足各种最常见的应用，典型的无交叉污染流路方案已申报专利，广泛应用于各种分析行业，并可为客户不同需求提供整体的流路解决方案；

4、复位状态：本款切换阀均为逆时针方向复位(复位方向不可更改)，复位后转子槽位于1号孔。
