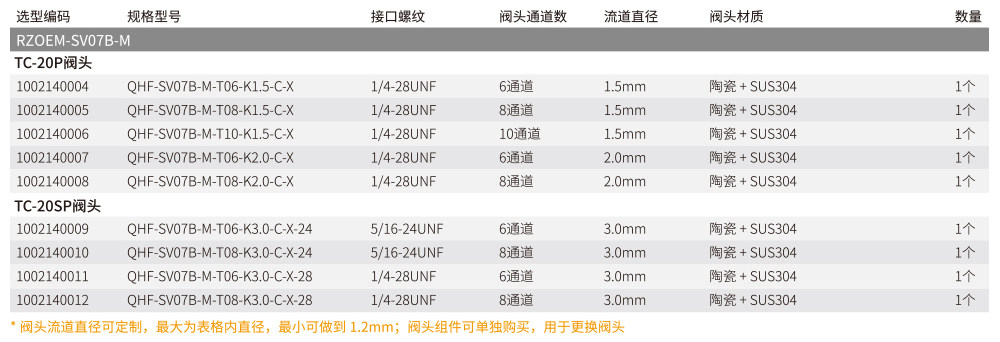

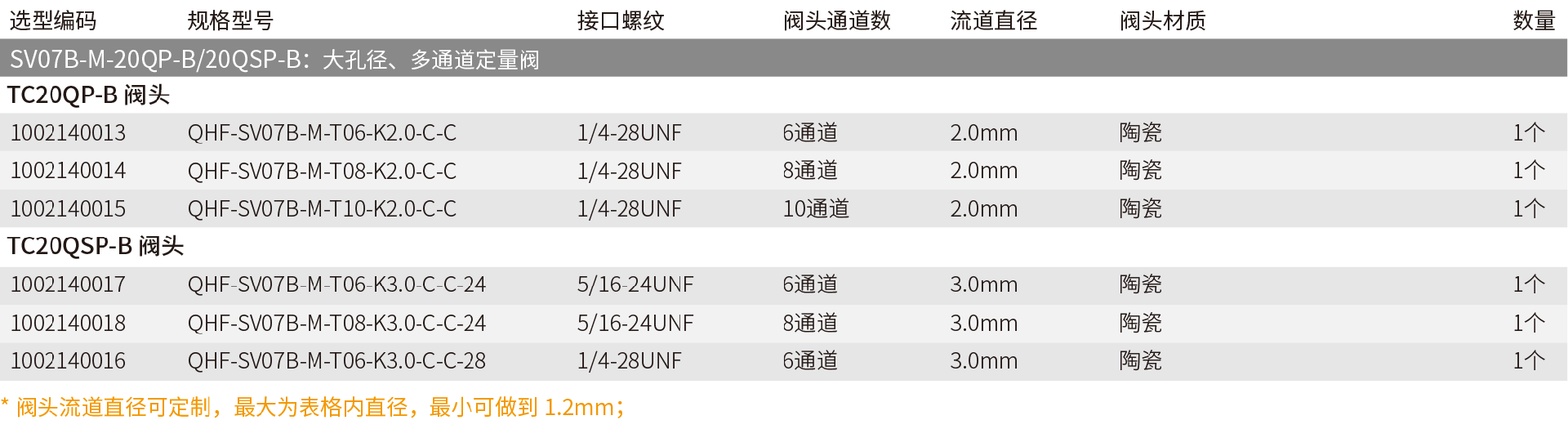

规格选型
立即购买
资料下载
详细参数
阀头型号TC20P-B                                      TC20SP-B
通道数6通    8   10通    6    8       6      8通
流到直径 (mm)
1.5    1.5     1.5      2.0    2.0        3.0      3.0
转子槽容积 (μl)27.8   21.9  19.1    38.2  30.4      99.9     86.1
端口至端口容积 (μl)55.8   49.9   47      88     80.2     212.9   199.1
接口螺纹 (UNF)1/4-28                                        5/16-24,1/4-28
触液材质氧化铝陶瓷
耐压气压:0~0.6Mpa   /   水压:0~1.0Mpa
阀头过液温度测试最高温度100°C
整圈切换时间4S/圈(所有阀头一样)
最大驱动力/扭力8N/m
通信速率

RS232/RS485 总线:

9600bps/19200bps/38400bps/57600bps/115200bps

通讯协议自定义协议、ASCII 协议、Modbus 协议 ( 定制)
适用电源DC24V/3A
工作环境温度:0℃至 +50℃ 湿度:≤80% 无冷凝状态
设备重量0.95Kg

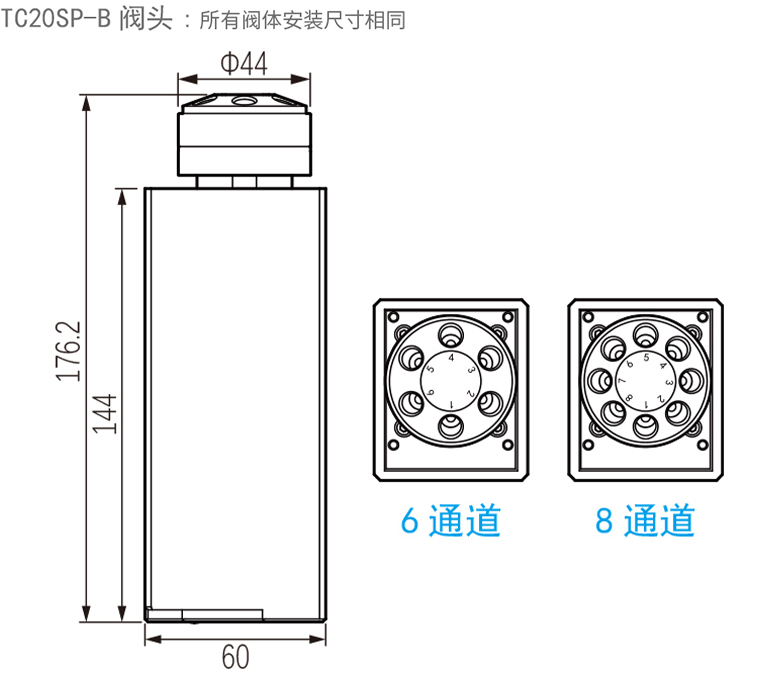

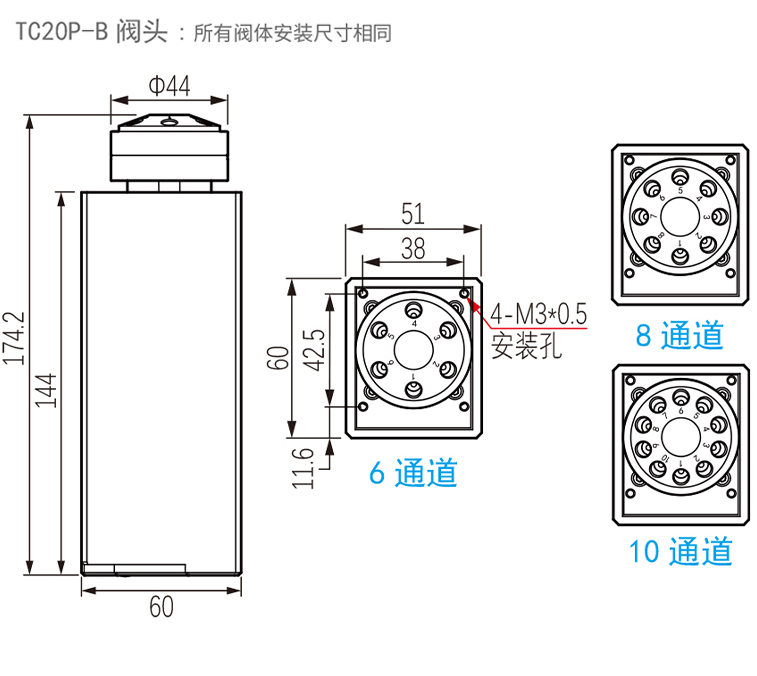

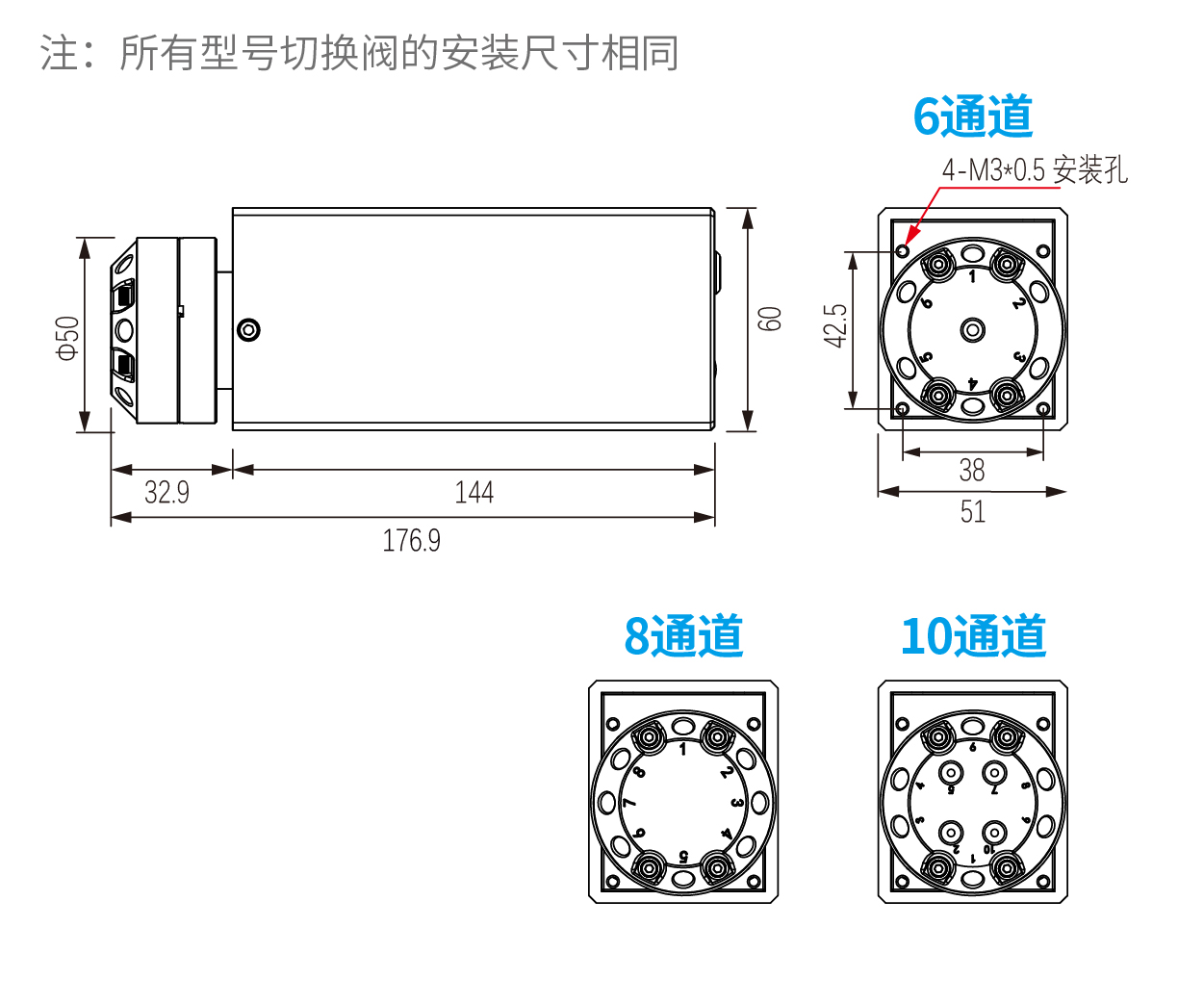

产品尺寸(mm)

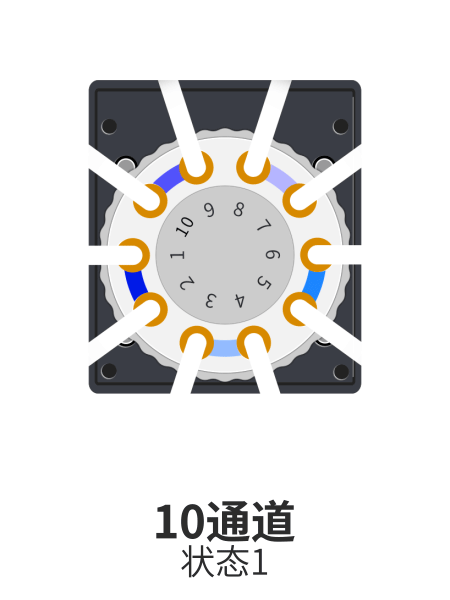

可由转子进行多通道位的切换,流程图如下

典型应用




定量阀的作用是将样品注入流动液体中。有些切换阀通过增加一个样品环(一段确定长度的、匹配阀门端口角度的管路及接头)可变成进样阀。样品在样品环中填充、保存、直至开始注入不论是手动还是自动
