产品特点
◆ 预紧力倒锥接头设置原理：螺纹连接中为了达到可靠且紧固的目的，在受到工作载荷之前，为了增强连接的可靠性和紧密性，以防止受到载荷后连接件间出现缝隙或者相对滑移而预先加的力。
◆ 抗化学腐蚀性及各种有机物，压塞包含PP、PTFE等材质，压环可选PP、PFA
◆ 可使用外径1.6/2.0/2.5/3.0/3.2mm五种尺寸的硬管，安装快速简易
◆ 螺纹规格：1/4-28UNF（螺距：0.907mm）、M6（螺距：1mm）
使用方法

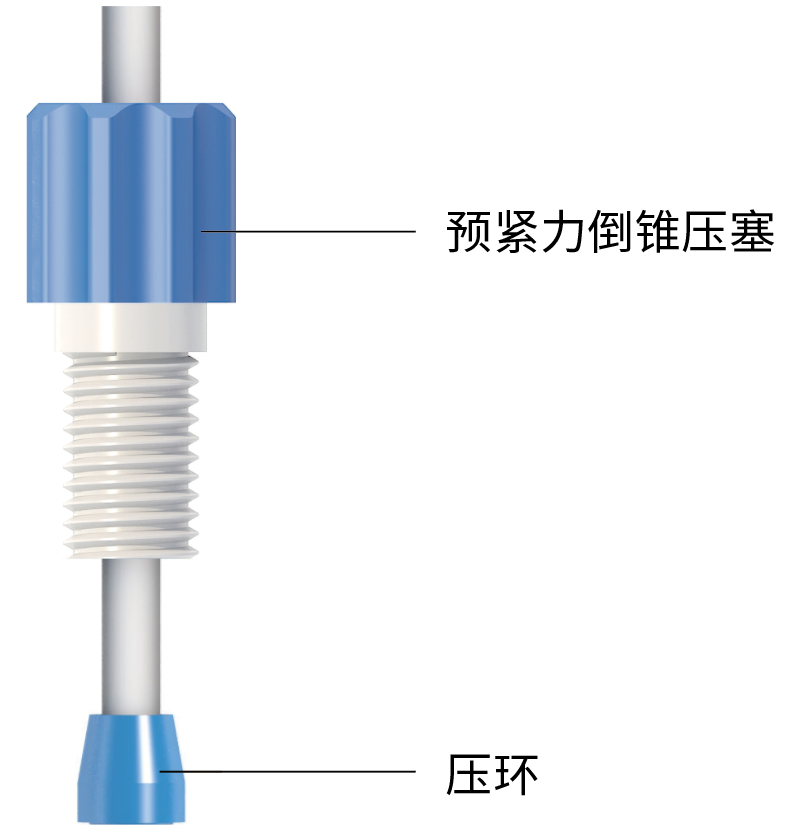

1. 切平硬管端面，依次套上预紧力倒锥压塞和倒锥压环，压环底部与硬管端面齐平。压环的锥形端与压塞的底部相吻合。
2. 用手或者扳手工具旋紧至听到“咔咔咔”声音后即表示达到预紧扭力，此预紧扭力可在8公斤气压下保持密封效果。
3. 当预紧力倒锥压塞达到预紧扭力的时候，压塞紧压倒锥压环，这样压环就可以密闭接头。
※ 确保压环方向正确，压环尖头、应朝向压塞接头
※ 请选择正确的压塞型号，在连接管路时既不会出现扭力不足无法很好密封，也不会出现扭力过大过度挤压管路的情况
※ 使用环境：
0.11~0.15 N·m——常温条件下，硬管壁厚≤0.5mm
0.15~0.20 N·m——常温条件下，硬管壁厚＞0.5mm
0.20~0.25 N·m——使用温度＞100℃，或压力＞8公斤

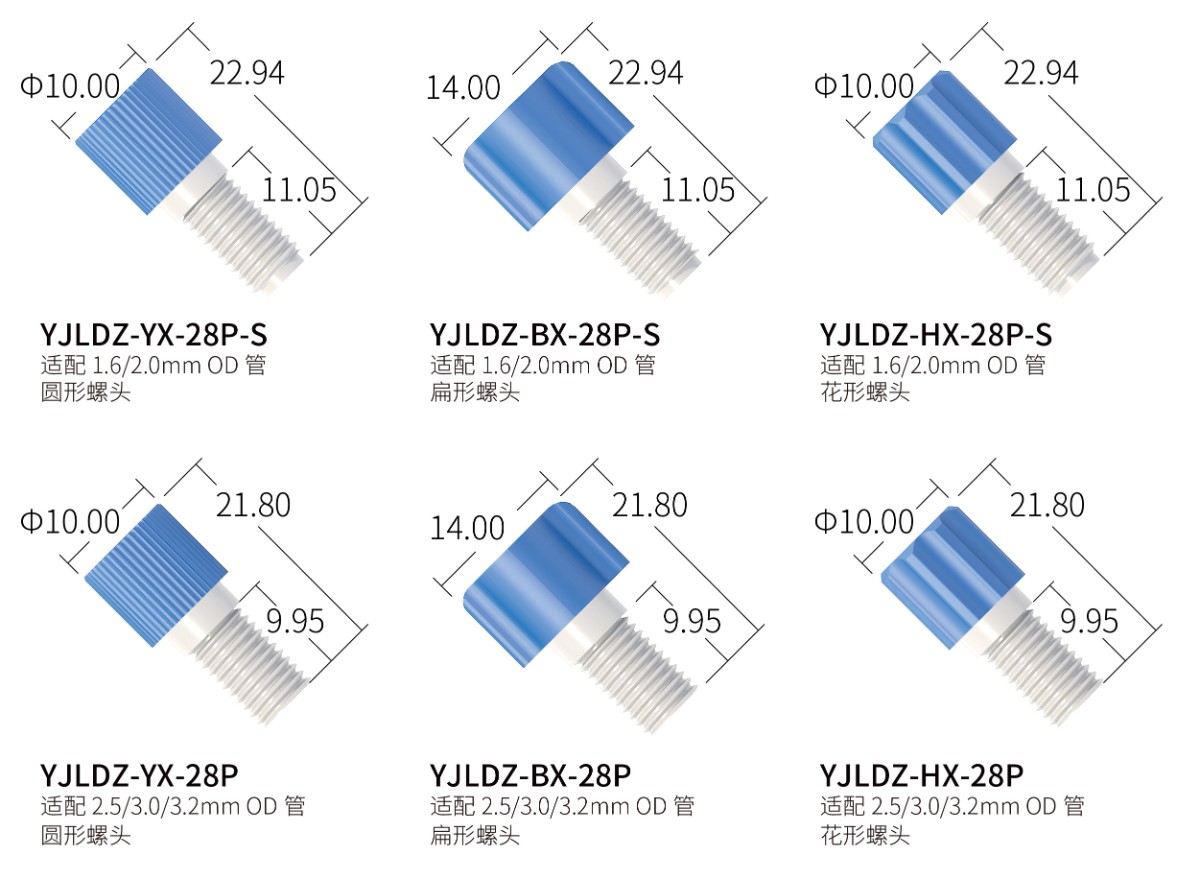

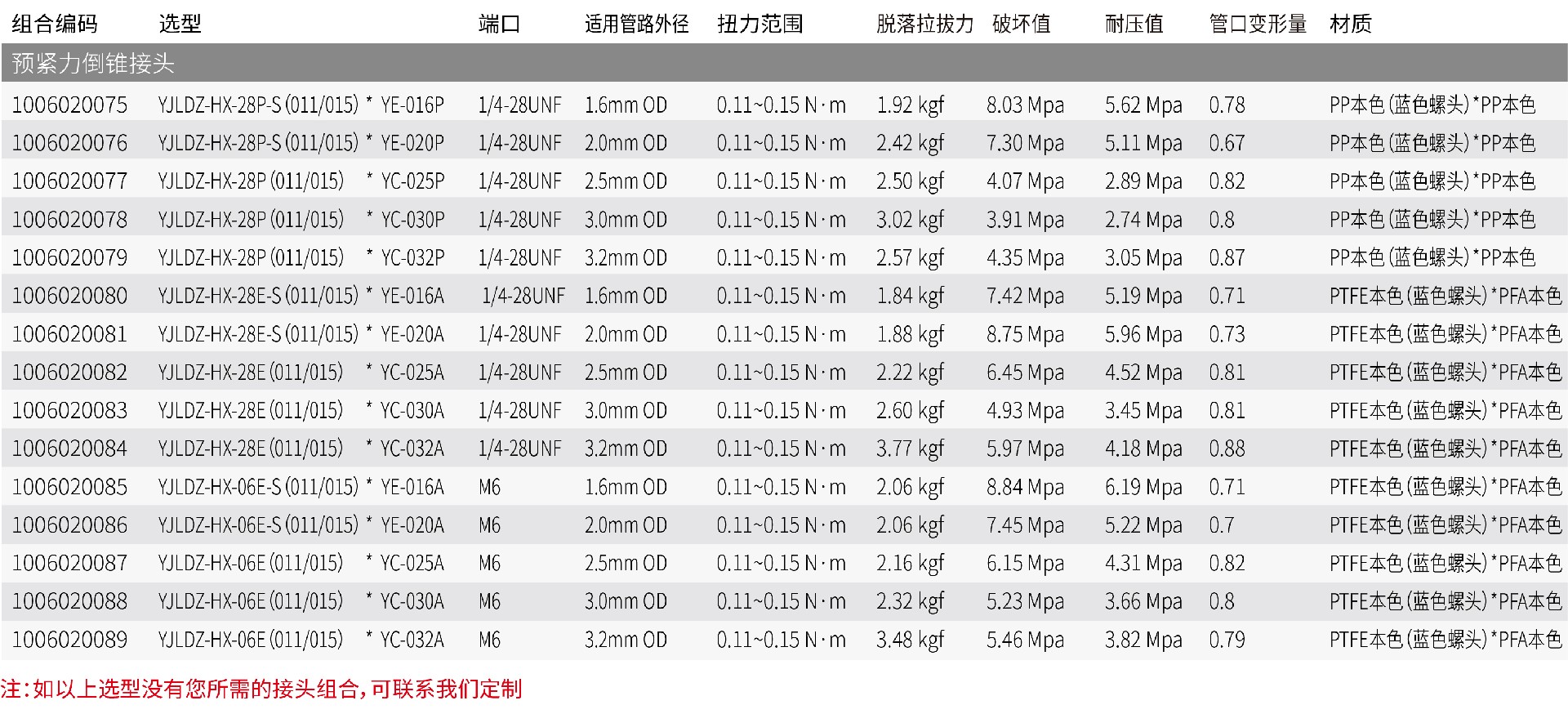

产品选型
